Une nouvelle solution de diagnostic des câbles de précontrainte extérieure, organes sensibles des grands ponts en béton précontraint

En partenariat avec la Société des Autoroutes-Paris-Rhin-Rhône (APRR), le Cerema a expérimenté une nouvelle méthode d’auscultation magnétique des câbles de précontrainte extérieure, éléments en acier indispensables à la stabilité des structures retenues par leur mise en tension. Ce diagnostic a permis d’identifier, par une méthode non destructive, les câbles présentant des défauts dus à la corrosion.

partenariat avec la Société des Autoroutes-Paris-Rhin-Rhône (APRR)

Le besoin

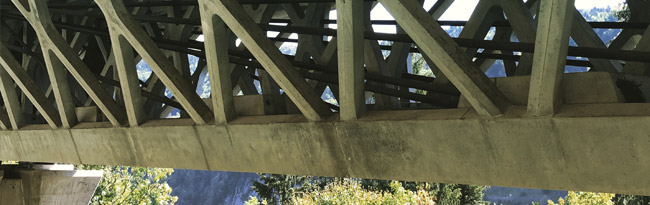

Les câbles de précontrainte extérieure circulent à l’intérieur de structures creuses en béton, nommées voussoirs. Dans certains ouvrages architecturaux, les parois des voussoirs sont ajourées, ce qui expose directement les câbles aux intempéries. Bien que protégées par des gaines, celles-ci peuvent être endommagées et les câbles peuvent développer des défauts liés à la corrosion.

C’est ce qui s’est produit dans l’un des ouvrages d’APRR, allant jusqu’à la rupture d’un câble en 2015. Suite à cette rupture, l’auscultation de l’ensemble du linéaire de câbles, représentant un total cumulé de 36 km, a été préconisée, afin d’identifier si, au-delà du câble rompu, d’autres câbles présentaient des défauts non visibles à l’intérieur des gaines, rendant également nécessaire leur remplacement.

Le partenariat

Le Cerema dispose d’une plateforme technologique de caractérisation des câbles. Au sein de cette plateforme, le domaine d’emploi des bobines d’auscultation magnétique des câbles, initialement conçues pour les remontées mécaniques, a été étendu aux ponts suspendus.

À la demande d’APRR, la possibilité d’utiliser ce matériel sur des câbles de précontrainte extérieure a été explorée.

Cette méthode répond à un fort enjeu de délai, afin de prévenir le risque d’autres ruptures et d’anticiper les besoins de maintenance. Une inspection visuelle traditionnelle, associée à des ouvertures de fenêtres dans la gaine pour visualiser l’intérieur du câble, aurait duré environ 3 ans, sans être totalement exhaustive.

Les bobines permettent une auscultation en 18 mois, par une méthode non destructive de détection des défauts internes des câbles. Pour le Cerema, le partenariat a offert une opportunité en termes d’investissement dans ce matériel très coûteux, et de nouvelles perspectives d’intervention sur des ouvrages avec précontrainte extérieure, que peuvent être de grands ponts sur des itinéraires stratégiques.

L'innovation

La méthode repose sur des bobines d’auscultation magnétique comprenant des aimants qui génèrent un champ magnétique dans le câble. Au passage d’un défaut, des capteurs détectent des champs de fuite, qui peuvent être corrélés à une perte de section d’acier dans le câble.

Éprouvée sur certains câbles de ponts suspendus, la méthode a dû être adaptée et évaluée pour permettre l’auscultation des câbles de précontrainte extérieure, constitués de torons recouverts par une gaine injectée au coulis de ciment.

Une phase préliminaire d’essais en laboratoire a permis de valider la méthode sur des échantillons de câbles dont l’endommagement était connu.

Puis la méthode a été adaptée aux conditions d’intervention sur site, la principale difficulté étant le passage des manchons de raccordement de la gaine, qui créaient une discontinuité qu’il a fallu corriger par le biais d’un tube conçu spécifiquement.

Partenariat Institut Carnot Clim'adapt et APRR



Un partenariat

Partenariat APRR

La fiche partenariat en pdf

Jean-Luc Dabert

Jean-Luc Dabert
Conseiller technique Infrastructures Groupe APRR

"Depuis quelques années, APRR, ainsi que les autres gestionnaires d’infrastructures, est confronté à une problématique mal connue de corrosion des câbles de précontrainte extérieure pourtant protégés dans une gaine PEHD injectée de coulis de ciment.

Dans un objectif tant de connaissance de l’état des composants du viaduc de Sylans que de maintenance prédictive et préventive, une approche générique globale a été engagée avec le Cerema vis-à-vis des pathologies connues, comme perte d’étanchéité des gaines, corrosion, rupture de fils ou de câbles.

Il est ainsi apparu nécessaire de compléter ce corpus et de trouver une méthode de contrôle non destructif (CND) permettant de quantifier et qualifier les dégradations dans les gaines en partie courante et sous les manchons.

Le Cerema s’est orienté sur une technique d’évaluation par méthode électromagnétique visant à détecter des défauts à l’intérieur d’un câble par variation locale du champ magnétique en présence de défaut. L’innovation a été de transposer cette idée à une dimension industrielle, malgré le grand nombre de segments de câbles et de manchons (600 câbles sur 36 km de longueur). Le choix s’est porté sur la technologie utilisée pour le contrôle électromagnétique des câbles de téléphérique qui a permis un gain de temps d’inspection très important par rapport à d’autres techniques."



Une avancée pour s’adapter aux effets du changement climatique ou en atténuer les causes

En prolongeant la durée de vie de l’ouvrage, cette méthode permet de retarder des interventions lourdes de réparation ou de remplacement de ce dernier, fortement émettrices de gaz à effet de serre et consommatrices de ressources. Les fermetures d’ouvrages génèrent également un allongement d’itinéraire avec un impact sur les émissions de gaz à effet de serre. Ces impacts sont atténués par une anticipation du risque de rupture de câble permettant de programmer les éventuels remplacements nécessaires.
